Короткий опис

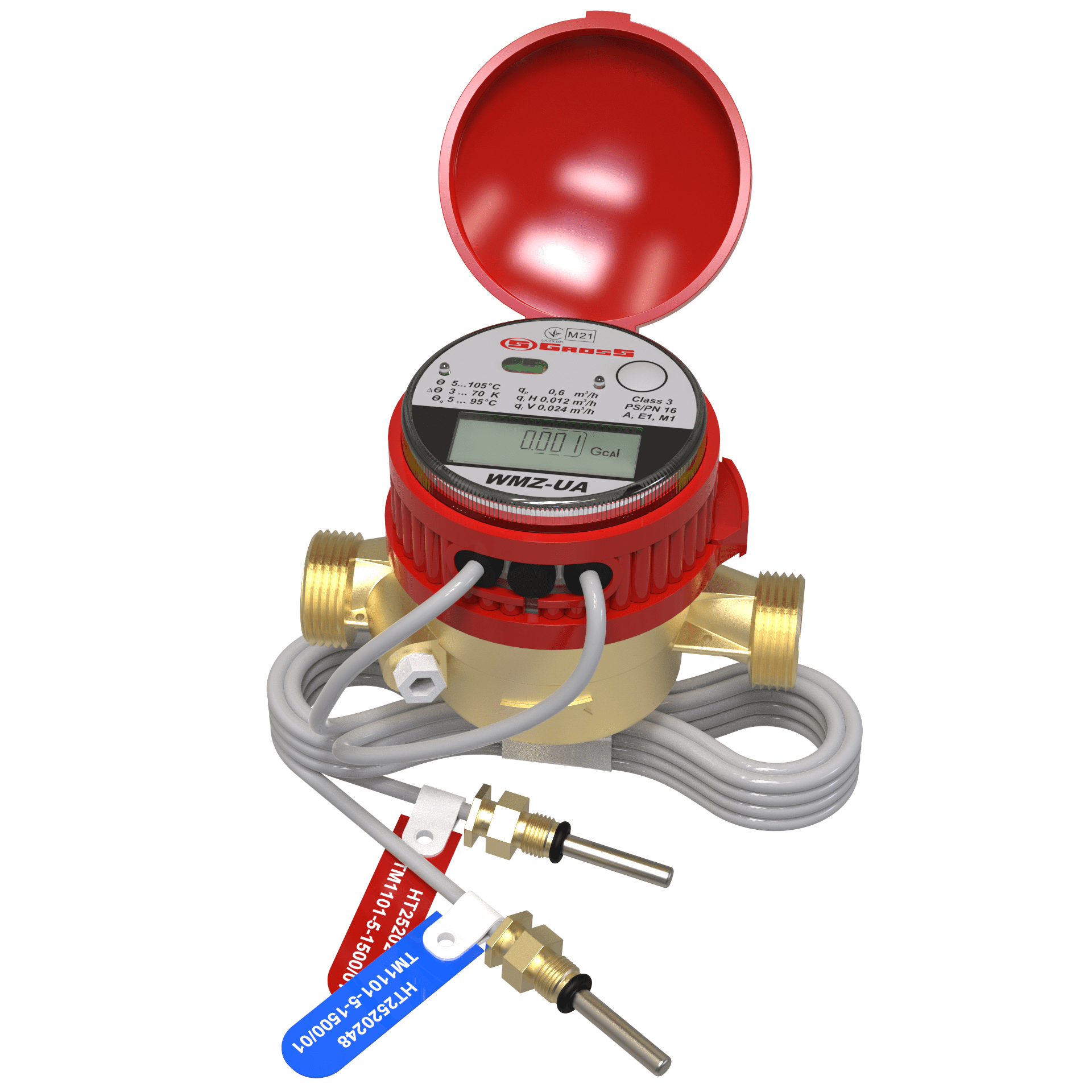

Тепловий лічильник WMZ-UA призначений для комерційного обліку кількості спожитої теплової енергії в закритих системах теплопостачання в квартирах, котеджах, офісах й інших не промислових приміщень з горизонтальною розводкою.

Лічильник має невеликі габарити, працює на батарейному харчуванні, веде архіви накопичених свідчень, є можливість комунікації з комп'ютером через оптичний інтерфейс (з'єднання «точка-точка») і шину M-Bus (опція) для підключення до систем дистанційного обліку та диспетчеризації.

В комплект входить лічильник в зборі (обчислювач, витратомір, термопари), сполучна арматура, паспорт, інструкція. Гарантійний термін служби 4 роки.

Технічна інформація

Теплосчетчик призначений для комерційного обліку кількості спожитої теплової енергії в закритих водяних системах теплопостачання в квартирах (з горизонтальною розводкою трубопроводів), котеджах, офісах і інших споруд відповідно до діючим "Правил предостовленія послуг централізованого теплопостачання, постачання холодної та горясей води, водовідведення".

Теплолічильник здійснює вимірювання спожитої теплової енергії, обсягу теплоносія, його температури в подаючому і зворотному потоці, а так же питома витрата і теплову потужність.

Застосовується для роботи в умовах навколишнього середовища класу А (застосування всередині приміщення):

  • Температура навколишнього середовища: +5..+50°С
  • Відносна вологість 93% при температурі + 40 ° С
  • Атмосферний тиск 84..107 кПа
  • Напруженість поля до 3 В / м в діапазоні частот 26 ... 1000 Mгц
  • Одиниця виміру теплової енергії - гігокалорій (Gcal)

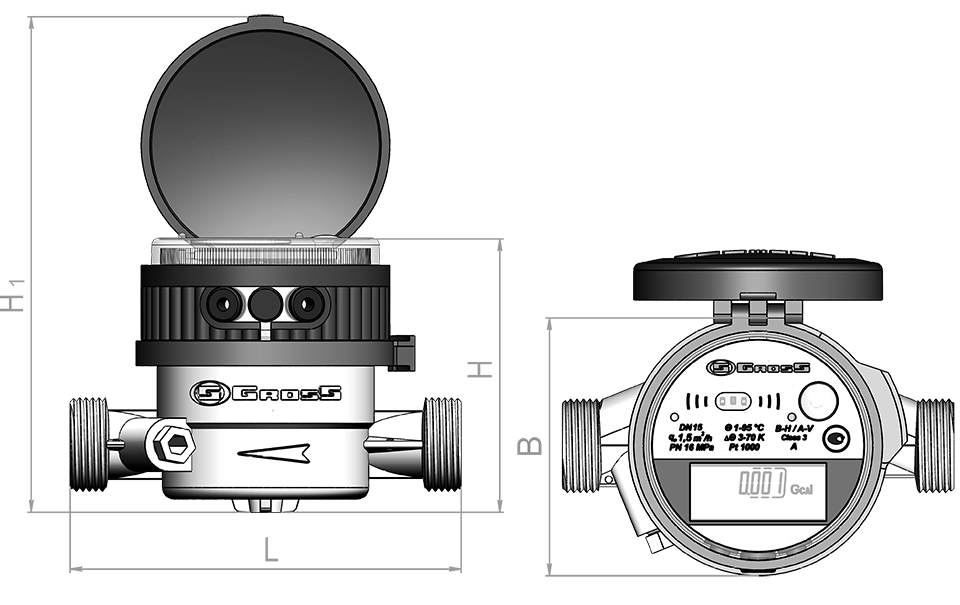

Габарити і приєднувальні розміри

Основні технічні дані

Теплосчетчик вимірює температуру теплоносія в діапазоні від 4 до 95 С в прямому і зворотному потоці теплообмінного контуру, при цьому різниця температур теплоносія в прямому і зворотному потоці теплообмінного контуру () повинна знаходиться впределах від 3 до 70 К.

Технічні характеристики Од. вим. DN 15 DN 20 DN 25
Тривалий номінальний витрата (qp) м3/ч 0,6 1,5 1,5 2,5 3,5
Верхня межа номінальної витрати (qp) м3/ч 1,2 3,0 5,0 5,0 7,0
Поріг чутливості в горизонтальному
і вертикальному положенні
м3/ч 0,003
Динамічний діапазон, (qp / qi):
-в горизонтальному положенні 25 50 50 50 50
-в вертикальному положенні 10 25 25 25 25
Різьба на теплолічильнику дюйм G 3/4-B G 1-B G 11/4-B
Різьба на штуцері дюйм R 1/2 R 3/4 R 1
Довжина лічильника(L) мм 110
130 160
Довжина лічильника (L1) (з штуцерами) мм 190
228278
Ширина лічильника(W) мм 85
85 85
Висота лічильника (H) мм 90 90 95
Висота лічильника (H1) (із закритою кришкою) мм 82 82 87
Маса лічильника без монтажних штуцерів кг 0,65 0,8 1,0
Маса лічильника з монтажними штуцерами кг 0,82 1,0 1,5
